13. Informacje o stanie

13.1. Dziennik systemowy

Przy pierwszym wejściu do interfejsu „Informacje o stanie - Dziennik systemowy” domyślnie wyświetlane są wszystkie dane dziennika z bieżącego dnia.

Dane dziennika są rozróżniane według poziomów, obecnie podzielonych na: Wszystkie, Błędy i ostrzeżenia, Ustawienia podstawowe, Ustawienia bezpieczeństwa, Ustawienia urządzeń peryferyjnych, Operacje na korpusie, Programy nauczania, Narzędzia aplikacyjne, Ustawienia systemowe oraz Import/eksport plików.

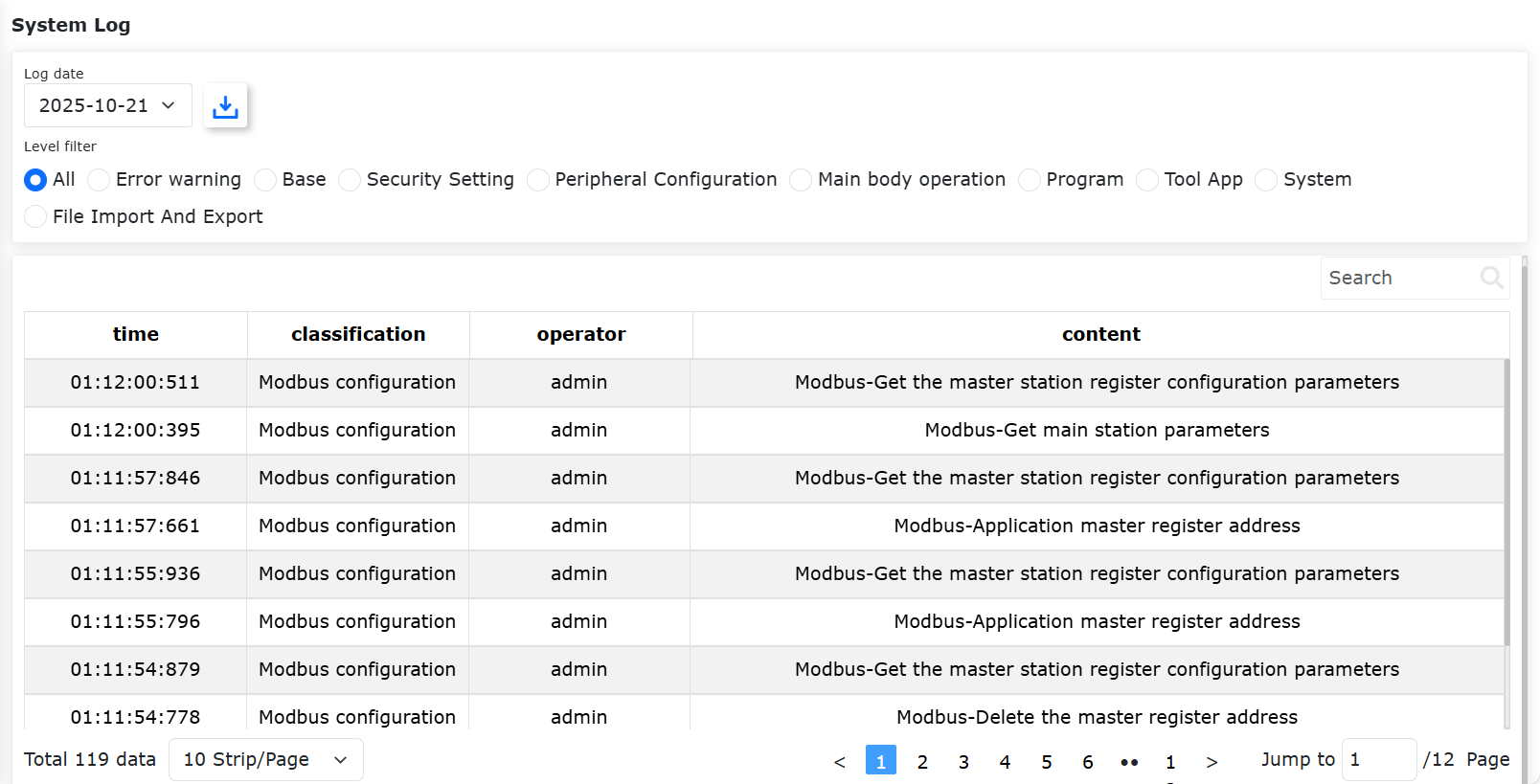

W prawym górnym rogu tabeli danych znajduje się pole wyszukiwania. Użytkownik może wprowadzić treść filtra, aby przeprowadzić filtrowanie zgodnie z potrzebami wyszukiwania. Interfejs wygląda następująco:

../_images/00118.png

Wykres 13.1‑1 Interfejs dziennika systemowego

13.2. Zapytanie o stan

13.2.1. Użycie funkcji

  1. Włącz skrzynkę sterowniczą i podłącz kabel sieciowy do komputera PC.

  2. Na komputerze PC otwórz przeglądarkę i przejdź do docelowego adresu URL 192.168.58.2. Zaloguj się przy użyciu nazwy użytkownika admin i hasła 123, aby przejść do strony.

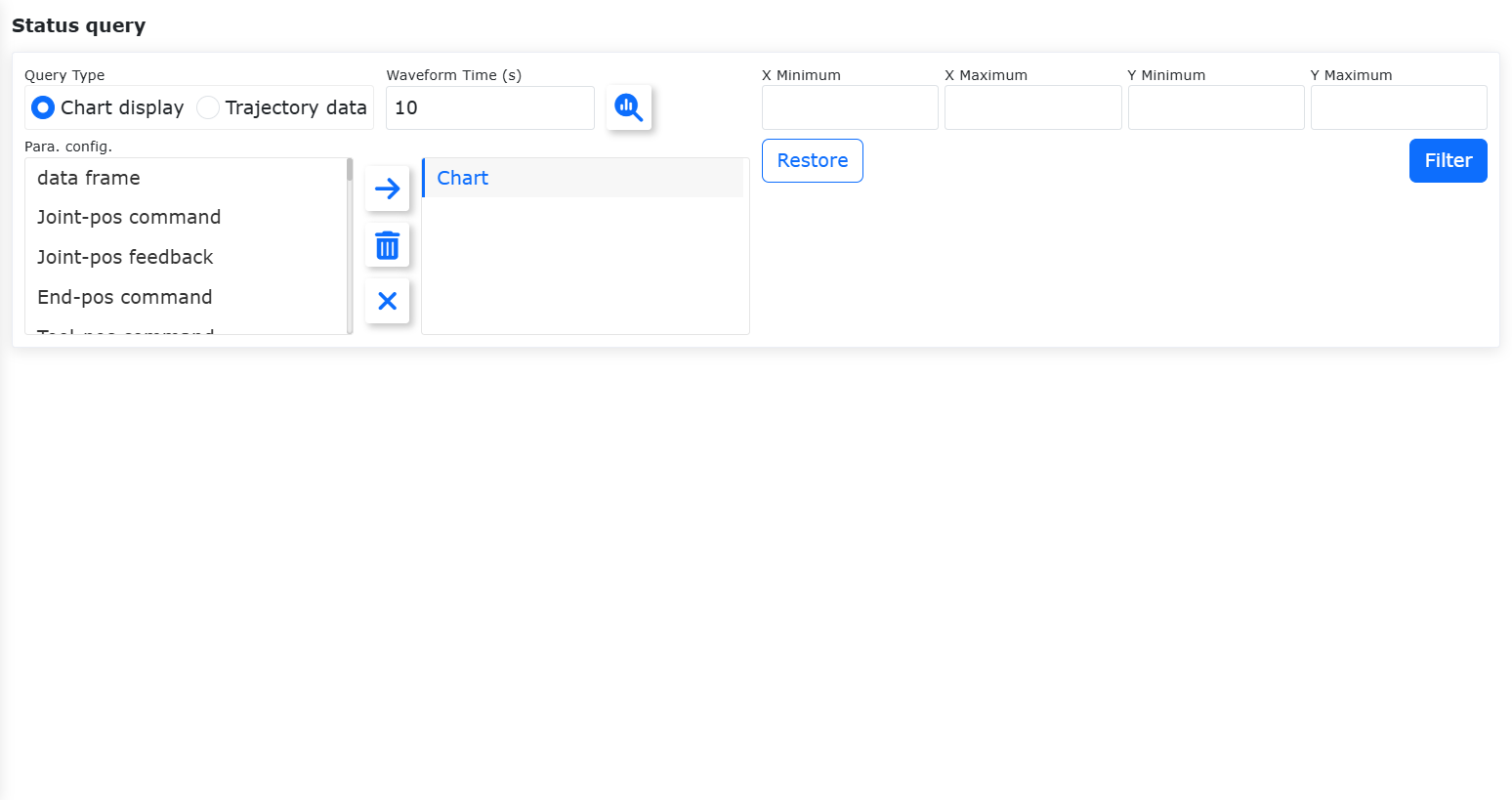

  3. Kliknij menu „Informacje o stanie” - „Zapytanie o stan” na lewym pasku menu, aby przejść do interfejsu zapytania o stan, jak poniżej:

../_images/00217.png

Wykres 13.2‑1 Zapytanie o stan

Informacja

../_images/00618.png

Nazwa: Przycisk Zapytaj

Funkcja: Kliknięcie wysyła instrukcję zapytania o dane wykresu/trajektorii, reprezentuje stan braku zapytania

Informacja

../_images/00718.png

Nazwa: Przycisk Przesuń w prawo

Funkcja: Kliknięcie dodaje wybrany element z lewej strony do podrzędnych elementów po prawej stronie

Informacja

../_images/00815.png

Nazwa: Przycisk Usuń

Funkcja: Kliknięcie usuwa wybrany podrzędny element po prawej stronie

Informacja

../_images/00915.png

Nazwa: Przycisk Wyczyść

Funkcja: Kliknięcie czyści wszystkie podrzędne elementy po prawej stronie

  1. Wybierz wyświetlanie wykresu, wypełnij czas przebiegu. W konfiguracji parametrów wybierz parametry do zapytania po lewej stronie i kliknij przycisk „Przesuń w prawo”, aby dodać parametry do listy po prawej stronie.

Informacja

Zakres czasu przebiegu można dostosować (10-30 s). Maksymalnie można wybrać 6 parametrów w konfiguracji parametrów.

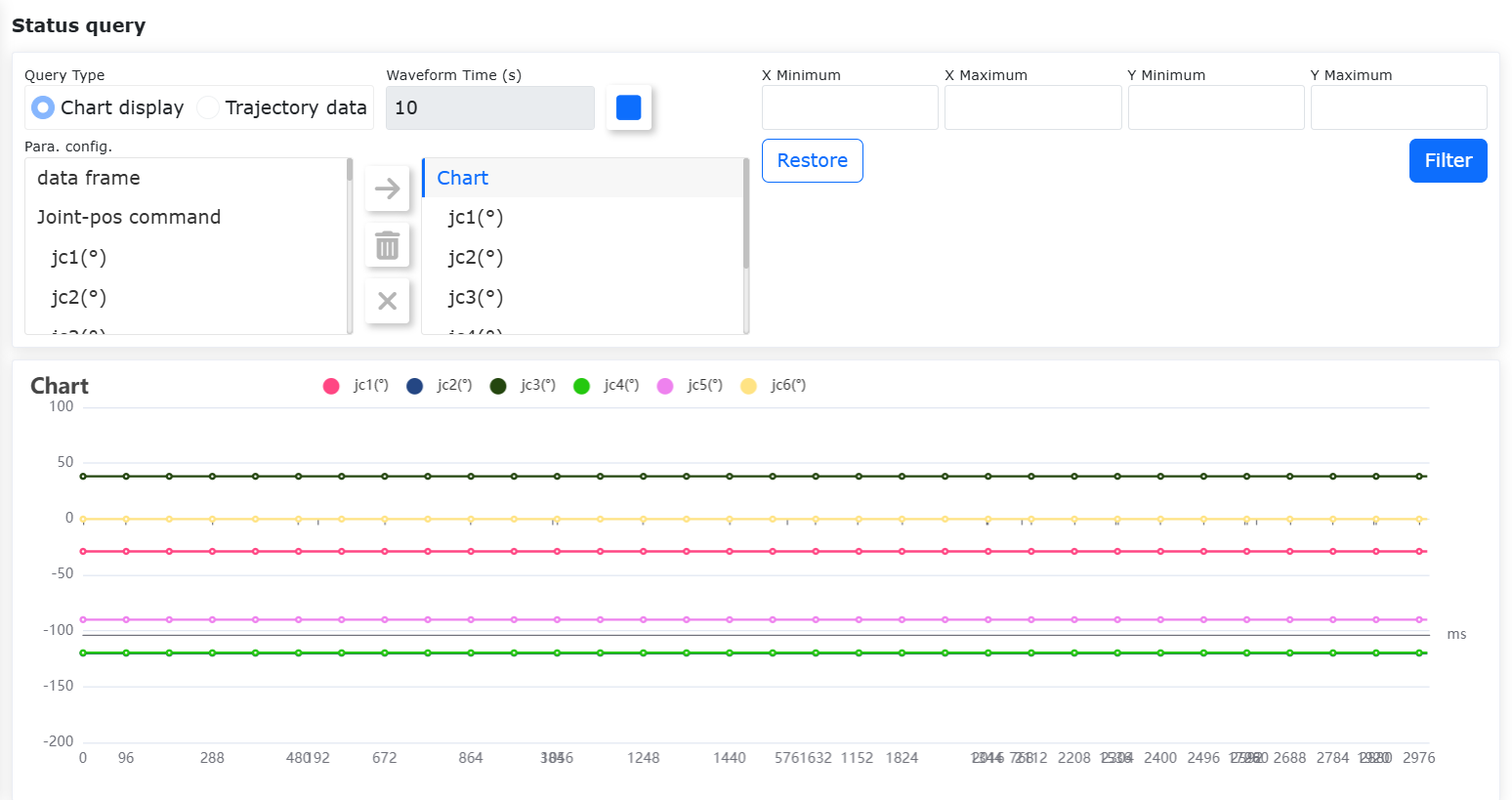

  1. Kliknij przycisk „Zapytaj”, aby rozpocząć zapytanie. Zgodnie z konfiguracją parametrów, w czasie rzeczywistym wyświetlany jest wykres liniowy danych, jak poniżej:

../_images/00318.png

Wykres 13.2‑2 Wyświetlanie wykresu

13.2.2. Eksport wykresu

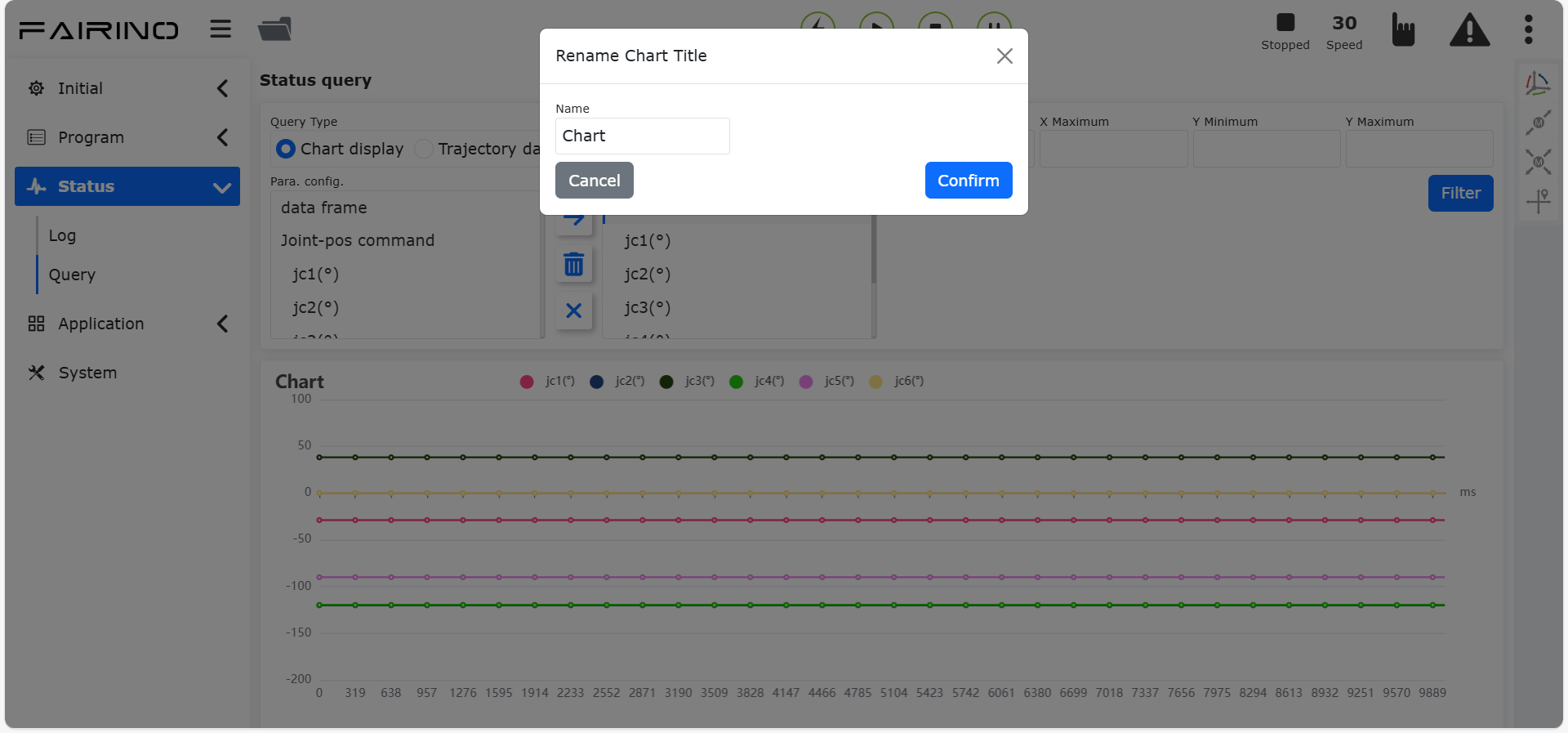

  1. Kliknij tytuł wykresu, aby wyświetlić okno dialogowe, w którym można bezpośrednio zmodyfikować tytuł wykresu, jak poniżej:

../_images/00418.png

Wykres 13.2‑3 Zmiana nazwy tytułu wykresu

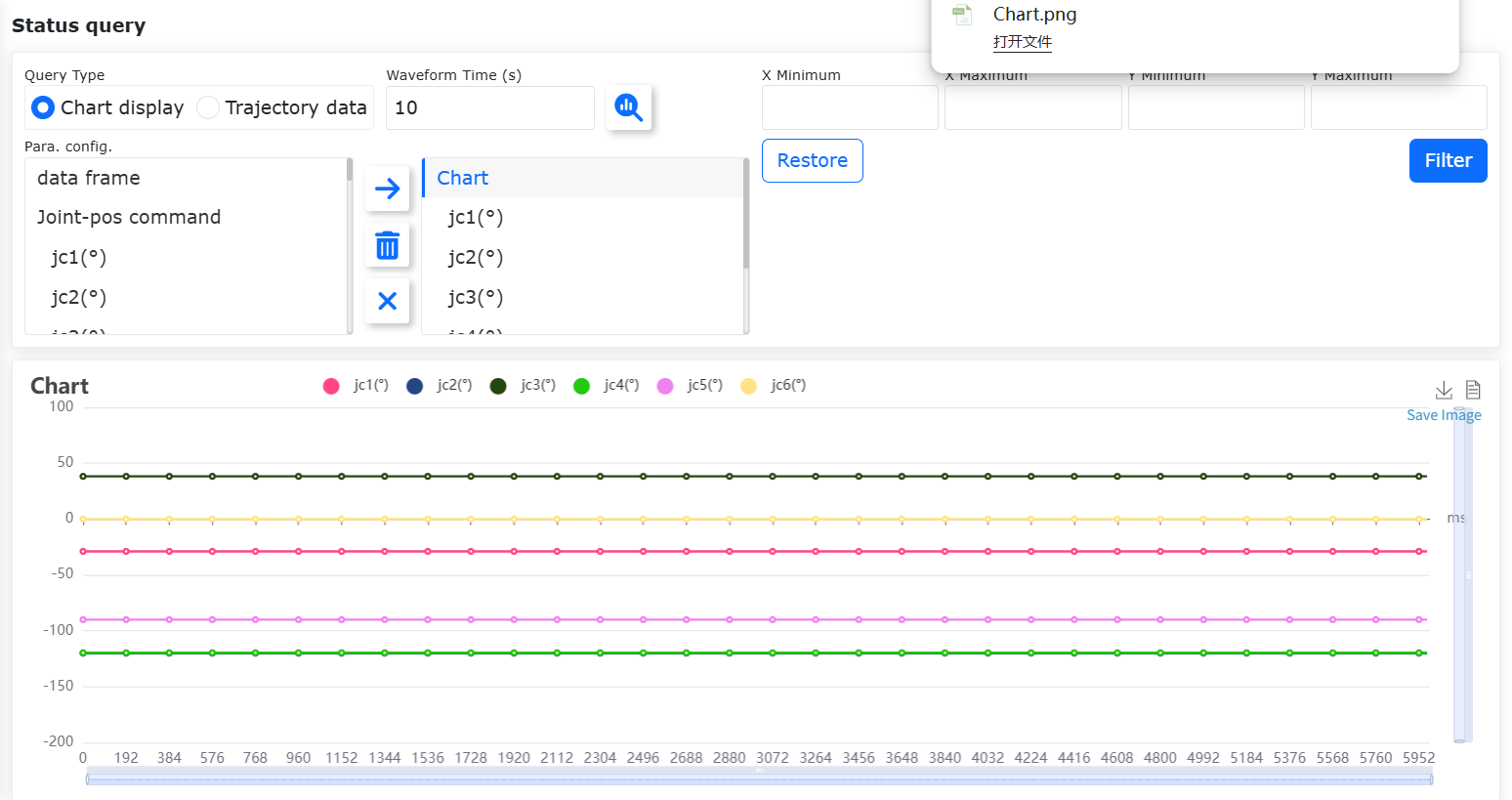

  1. Po pomyślnym zatrzymaniu zapytania za pomocą przycisku zatrzymania zapytania wyświetli się przycisk pobierania. Kliknij pobierz, a przeglądarka pobierze plik wykresu o nazwie zgodnej z tytułem wykresu. Jak pokazano poniżej:

../_images/00518.png

Wykres 13.2‑4 Eksport wykresu

13.2.3. Wyświetlanie widoku danych

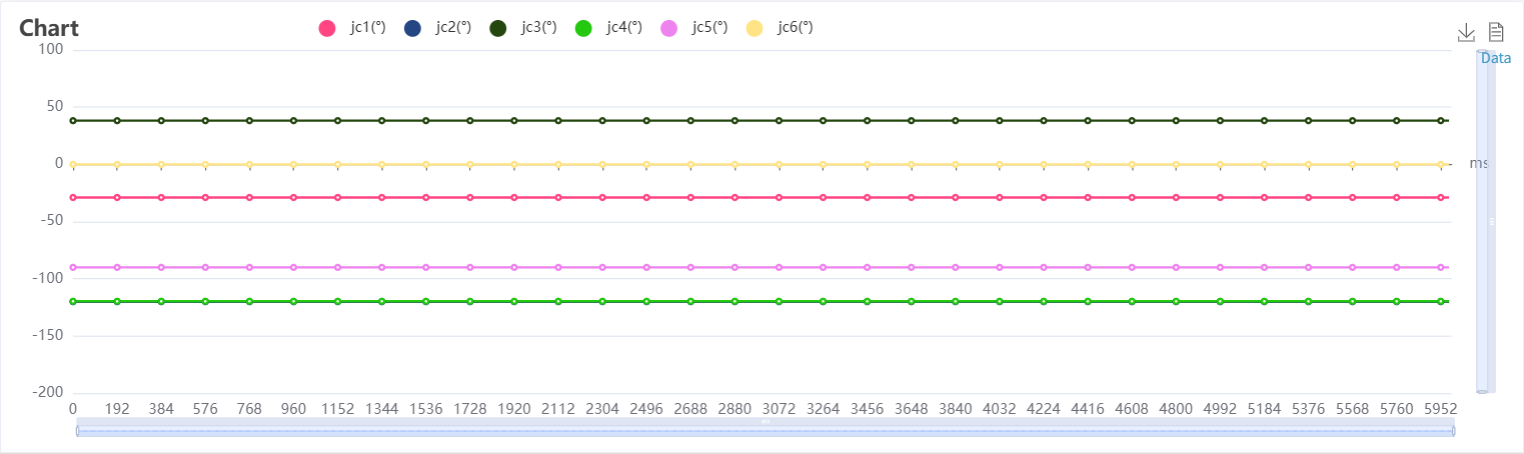

  1. Po zatrzymaniu zapytania kliknij przycisk wyświetlania widoku danych w prawym górnym rogu wykresu, jak poniżej:

../_images/01015.png

Wykres 13.2‑5 Przycisk widoku danych

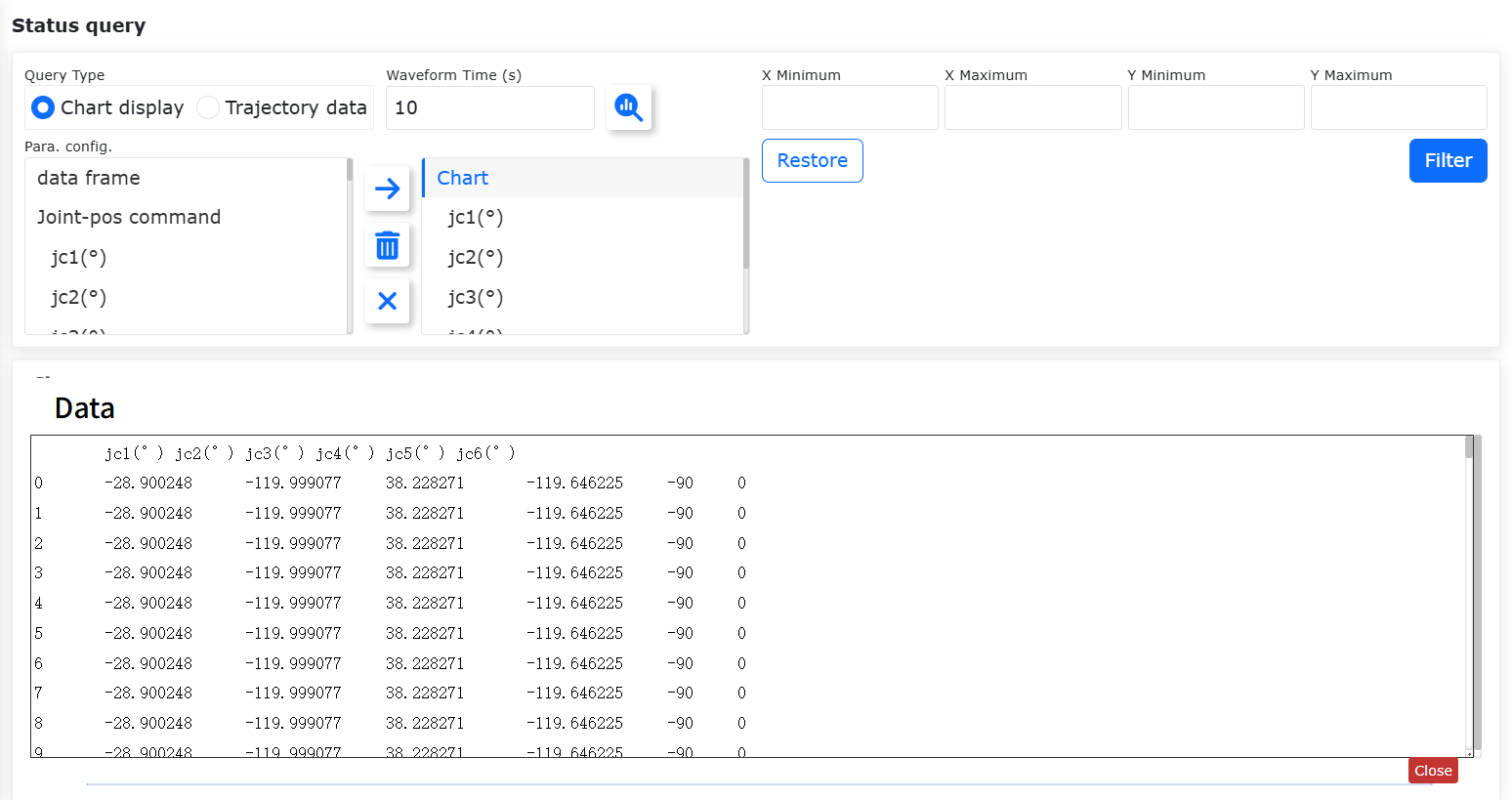

  1. Dane w widoku są pokazane, a ich zawartość może być kopiowana.

../_images/01114.png

Wykres 13.2‑6 Wyświetlanie widoku danych

13.2.4. Filtrowanie danych

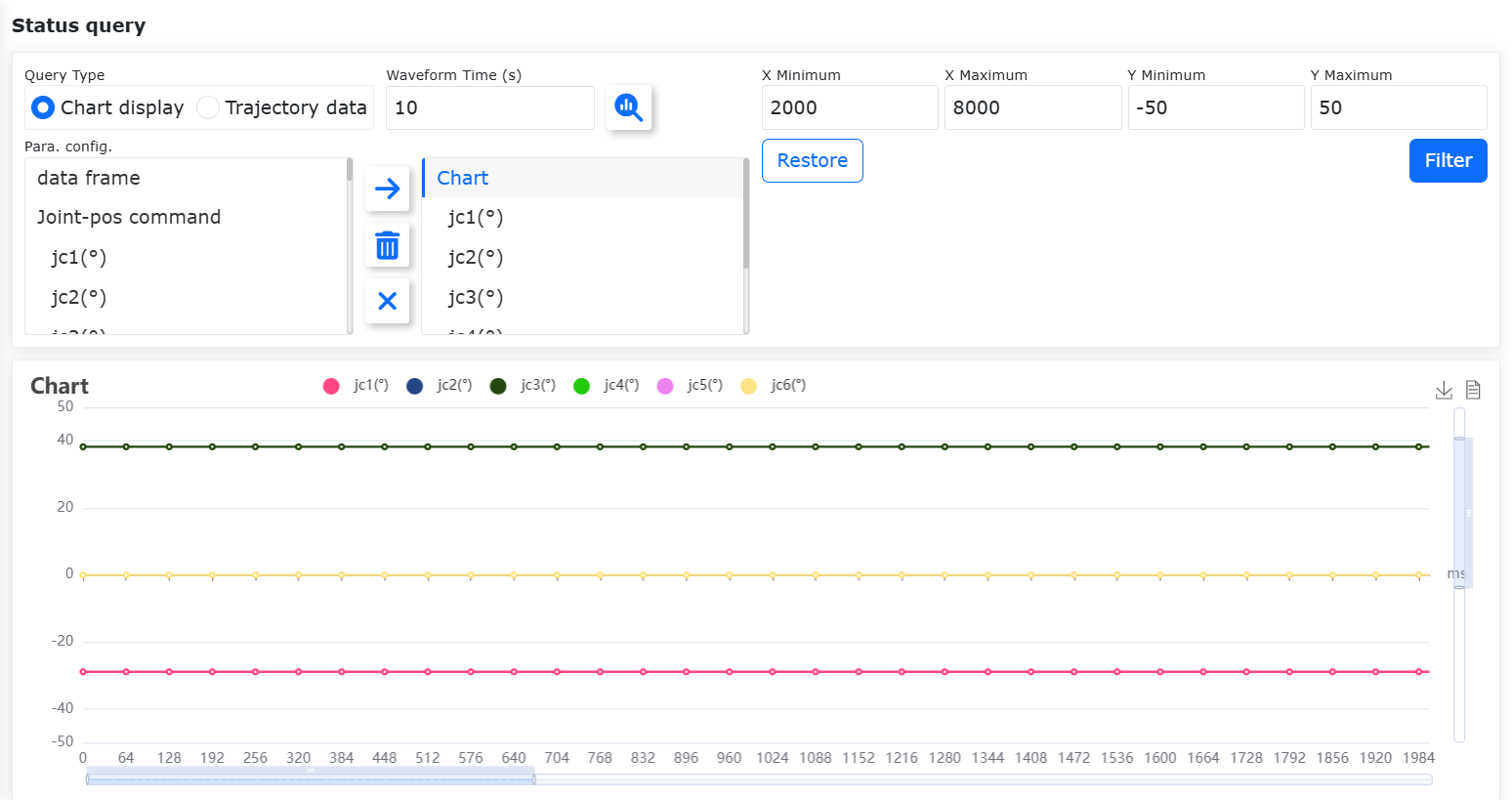

  1. Po zatrzymaniu zapytania wprowadź wartości minimalne/maksymalne dla x/y, a zakres danych na wykresie odpowiednio się zmieni, jak poniżej:

../_images/01215.png

Wykres 13.2‑7 Interfejs filtrowania danych

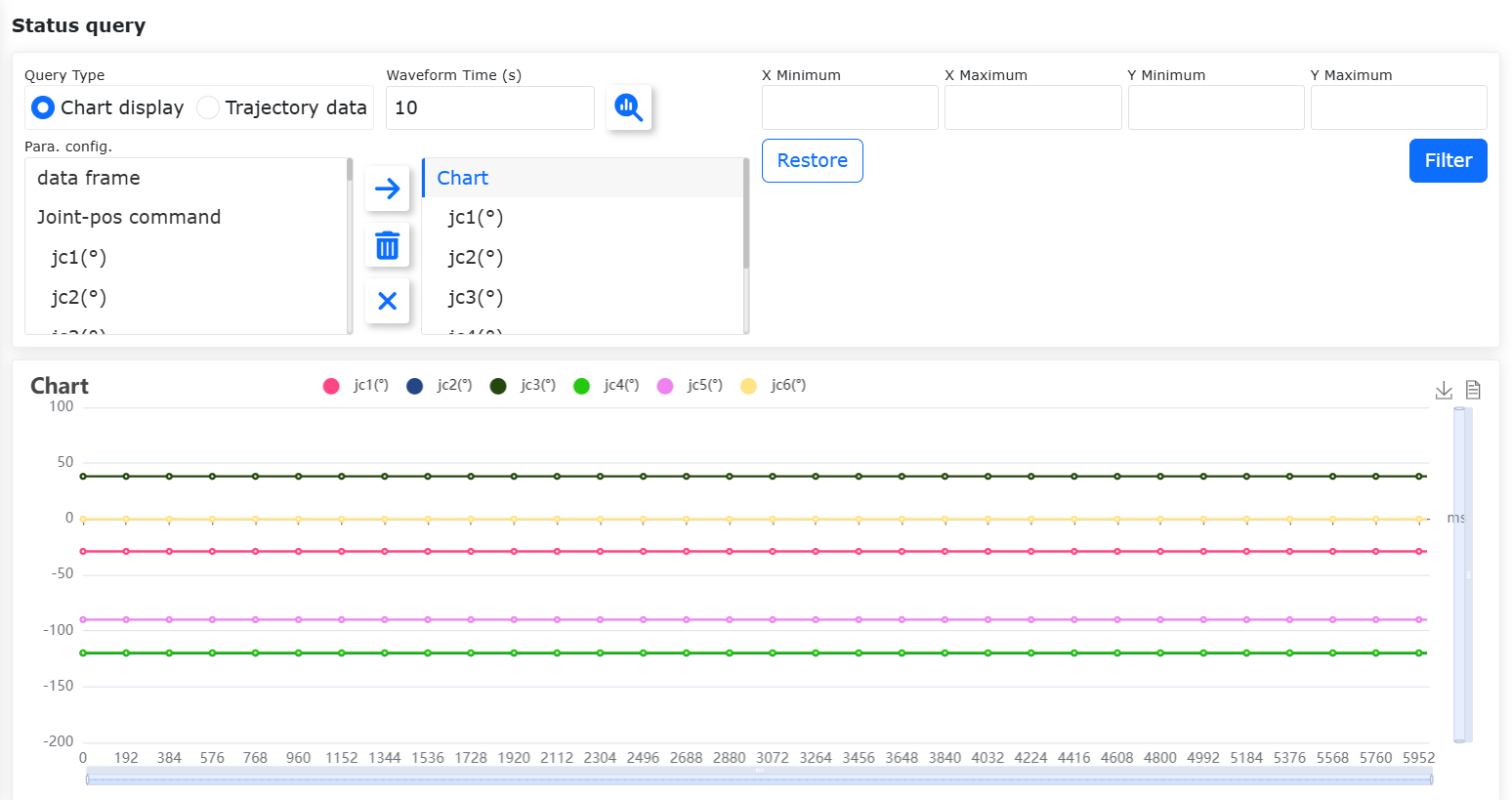

  1. Kliknij przycisk przywracania, a zakres danych na wykresie powróci do domyślnego, jak poniżej:

../_images/01315.png

Wykres 13.2‑8 Przywracanie danych
